温室高透光-漫反射玻璃怎么做成的

温室高透光玻璃说的就是漫反射玻璃。漫反射玻璃属于温室第五代在用的温室顶部覆盖材料，透光率高达97.5%，是目前玻璃温室再用的最高透光率的玻璃类型。

温室高透光玻璃目前最好的就是漫反射玻璃，漫反射玻璃也叫做减反射玻璃，跟温室标准用的散射玻璃项目，漫反射玻璃有着一套更加严格生产流程。

首先我们的原料必须是精品石英砂，石英砂的含铁量有着严格的控制。如此出来原片超白玻璃，透光率才会不低于91%-92%，后续加工产品才能够得到保障。

原片生产工艺：混料->融化->压延印花->风冷成型->裁切；至此漫反射玻璃原片生产步骤结束。

然后就是温室高透光漫反射玻璃的钢化工序。漫反射玻璃钢化工艺必须保证几点。

第一：自暴率保证在千分之二

第二：自爆后50x50mm区域内的颗粒数量必须≥60块

第三：1040g钢球在1m高落下冲击6块玻璃，无破碎

第四：300mm、700mm、1200mm散弹袋冲击样品无破碎

第五：300x300mm的玻璃放入200℃保温4小时后，立刻放入0℃的冰水中，5分钟无破碎

高透光漫反射玻璃优质的钢化特性才能够保证，温室施工安全和种植安全性。

钢化生产工艺：磨边->清洗吹干->钢化->钢化散射片（温室高透光散射玻璃）

最后的工艺就是镀膜工艺，镀膜工艺，目前温室在用的高透光漫反射玻璃，总共有两种工艺，一种是刻蚀工艺，一种是滚涂工艺。

两者的本区别酒在于，镀膜层喝玻璃是不是一体的。刻蚀工艺的镀膜层就是玻璃的本体，所以玻璃不损坏，镀膜层酒不会顺坏，使用寿命也是最长的，透光率不会发生衰减的问题。

滚涂工艺的镀膜层和玻璃是通过烧结工艺组合在一起的，在温室高温高湿的环境内，会发生脱落，经过清洗机的清洗会发生磨蹭磨损的问题，所以刻蚀工艺要优与滚涂工艺的。

并且我们的工艺是先钢化，后镀膜，这样钢化过程中不会顺坏镀膜层。有些工艺是镀膜，后钢化。由于镀膜层和玻璃的材质不同，所能承受的温度也不同，所以在钢化的过程中，会导致镀膜层损坏的问题发生。这也是尽管滚涂工艺造假低，我们也没有是使用滚涂工艺的原因。

镀膜工艺：清洗->刻蚀->清洗->烘干->入库

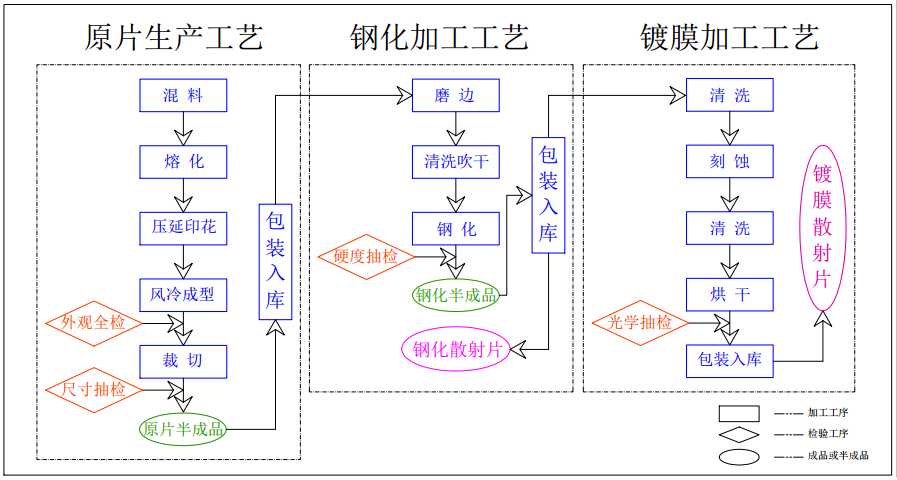

最后由一张图来总结一下我们的工艺：
